基坑內的回彈對于基坑周邊支護結構的安全有一定的影響，觀測基坑回彈有利于分析基坑支護結構產生變形的原因，對基坑支護結構設計可以提供幫助。基坑外的回彈對基坑周邊建筑物安全有一定的影響，根據基坑回彈量結合周邊建筑物沉降測量，可以分析基坑周邊建筑物的安全程度。基坑回彈觀測比較復雜，需要建筑設計、施工和測量人員密切配合才能完成。回彈監測點的埋設也十分費時、費工，在基坑開挖時保護也相當困難，因此在選定點位時要與設計人員討論，原則上以較少數量的點位能測出基坑必要的回彈量為出發點。

回彈標志的埋設方法說明如下。

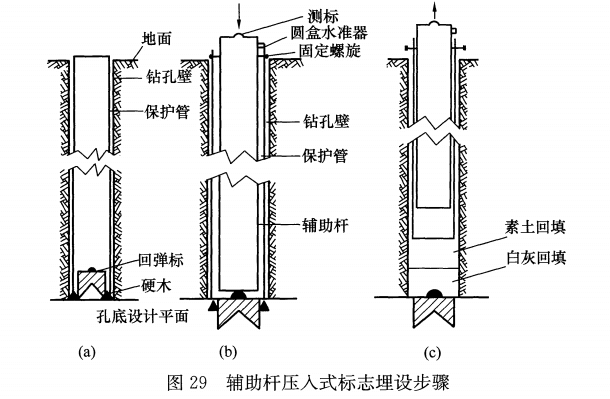

輔助桿壓人式標志應按以下步驟埋設(圖29):

1)回彈標志的直徑應與保護管內徑相適應，采用長0.2m的圓鋼，其一端中心應加工成半徑為15mm~20mm的半球狀，另一端應加工成模形。

2)鉆孔可用小口徑(如127mm)工程地質鉆機，孔深達孔底設計平面以下0.2m~0.3m。孔口與孔底中心偏差不宜大于3/1000，并應將孔底清除干凈;應將回彈標套在保護管下端順孔口放人孔底(圖29a);不得有孔壁土或地面雜物掉人，應保證觀測時輔助桿與標頭嚴密接觸(圖29b)。

3)觀測時，應先將保護管提起約0.1m，在地面臨時固定，然后將輔助桿立于回彈標頭即行觀測。測畢，應將輔助桿與保護管拔出地面，先用白灰回填厚0.5m，再填素土至填滿全孔(圖29c)。

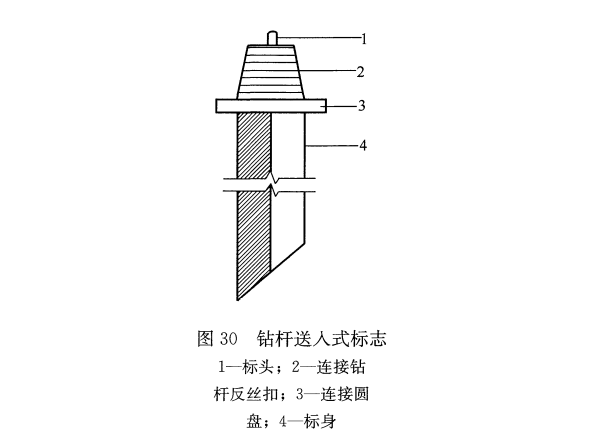

鉆桿送人式標志(圖30)應采用下列要求埋設:

1)標志的直徑應與鉆桿外徑相適應。標頭可加工成直徑20mm的半球體;連接圓盤用直徑100mm鋼板制成;標身由斷面角鋼制成;標頭、連接鉆桿反絲扣、連接圓盤和標身等四部分應焊接成整體。

2)鉆孔要求應與埋設輔助桿壓人式標志的要求相同。

3)當用磁錘觀測時，孔內應下套管至基坑設計標高以下。觀測圖30鉆桿送入式標志前，應先提出鉆桿卸下鉆頭，l標頭;2連接鉆反絲扣;3連接圓換上標志打人土中，使標頭進盤;4標身至低于坑底面0.2m~0.3m,防止開挖基坑時被鏟壞。然后，擰動鉆桿使與標志自然脫開，提出鉆桿后即可進行觀測。

4)當用電磁探頭觀測時，在上述埋標過程中可免除下套管工序，直接將電磁探頭放人鉆桿內進行觀測。

直埋式標志可用于深度不大于10m的淺基坑配合探井成孔使用。標志可用直徑20mm~24mm、長0.4m的圓鋼或螺紋鋼制成，其一端應加工成半球狀，另一端應鍛尖。探井口直徑不應大于1m，挖深應至基坑底部設計標高以下O.lm處，標志可直接打人至其頂部低于坑底設計標高30mm~50mm為止。

4采用電磁式沉降儀觀測時，亦可采用以上方法埋設電磁環標志，電磁環標志的埋設可參照安裝使用說明書。

地基回彈觀測不應少于3次是進行地基回彈觀測數據分析的最低要求，有條件的時候盡量在基坑開挖階段，根據基坑分層支護，分層開挖的原則，每層進行基坑回彈觀測。以取得較為詳盡的回彈資料，供建筑結構設計人員使用。同時，也能避免由于個別監測點破壞，基坑回彈數據幾乎不能使用的情況發生。基坑開挖前的回彈觀測結束后，為了防止點位被破壞和便于尋找點位，應在觀測孔底充填厚度約為1m左右的白灰。基坑開挖后的回彈觀測應在每個監測點挖出后即時進行觀測，是為保證基坑回彈標志挖出后能夠即時測量到該點的基坑回彈數值，而不會因?yàn)榛悠渌胤降拈_挖破壞基坑回彈標志。

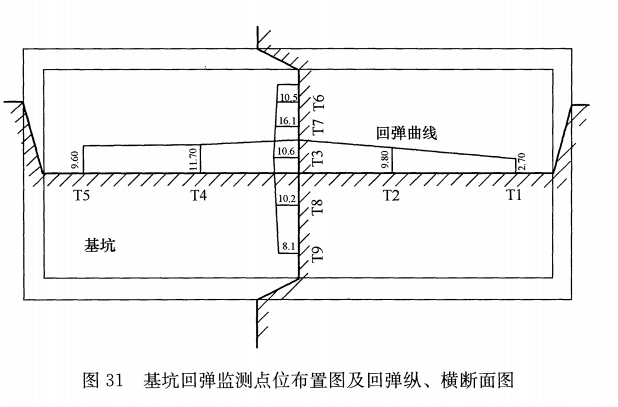

回彈監測點位布置圖及回彈縱、橫斷面圖示例(圖31)
